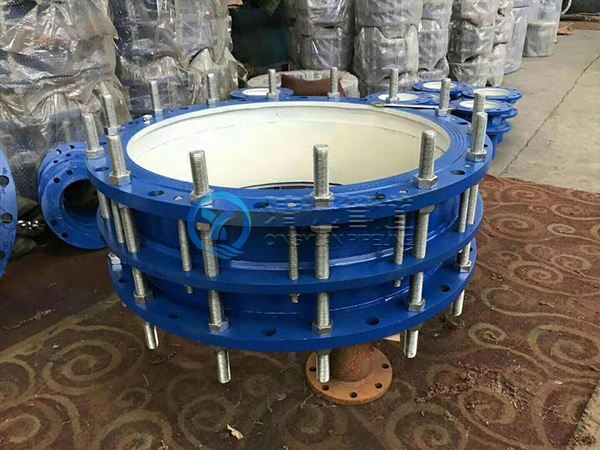

C2F型雙法蘭鬆套傳力接頭,是由法蘭鬆套伸縮接頭和短管法蘭、傳力螺杆等構件組成,能降低被連接件的壓力推力(盲板力)和補償管路安裝誤差,雙法蘭鬆套傳力接頭不能吸收軸向位移。雙法蘭鬆套傳力接頭主要用於泵、閥門等附件的鬆套連接。
性能特點:
鬆套傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成,次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。
安裝說明:
雙法蘭鬆套傳力接頭適用兩邊都是法蘭的連接方式,安裝時調節產品兩端與管道或法蘭的安裝長度,安裝和焊接完畢後,對角依次均勻擰緊壓蓋螺栓,使其成為一個整體,並有一定的位移量,方便安裝維修,可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。
鬆套傳力接頭的材質:主要有Q235碳鋼、不鏽鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。
鬆套傳力接頭分類有:單發蘭鬆套傳力接頭、雙法蘭鬆套傳力接頭、可拆式雙法蘭鬆套傳力接頭。
適用範圍:
雙法蘭鬆套傳力接頭適用於輸送海水、淡水、冷熱水、飲用水、生活汙水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高於250度的蒸汽和顆粒粉狀等介質。
公稱通徑 | 管子外徑 | 外形尺寸 | 伸縮量 | 法蘭連接尺寸 | ||||||
Dw | L | L1 | 0.6MPa | 1.0MPa | ||||||
D | D1 | n-d。 | D | D1 | n-d。 | |||||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-¢14 | 185 | 145 | 4-¢18 |
80 | 89 | 190 | 150 | 4-¢18 | 200 | 160 | 8-¢18 | |||
100 | 108 | 210 | 170 | 220 | 180 | |||||
114 | ||||||||||
125 | 133 | 240 | 200 | 8-¢18 | 250 | 210 | ||||
140 | ||||||||||
150 | 159 | 265 | 225 | 285 | 240 | 8-¢22 | ||||
168 | ||||||||||
200 | 219 | 320 | 280 | 340 | 295 | |||||
250 | 273 | 370 | 335 | 12-¢18 | 395 | 350 | 12-¢22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-¢22 | 445 | 400 | |
350 | 377 | 490 | 445 | 505 | 460 | 16-¢22 | ||||
400 | 426 | 540 | 495 | 16-¢22 | 565 | 515 | 16-¢26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-¢26 | ||||
500 | 530 | 645 | 600 | 20-¢22 | 670 | 620 | ||||
600 | 630 | 755 | 705 | 20-¢26 | 780 | 725 | 20-¢30 | |||
700 | 720 | 860 | 810 | 24-¢26 | 895 | 840 | 24-¢30 | |||
800 | 820 | 590 | 220 | 130 | 975 | 920 | 24-¢30 | 1015 | 950 | 24-¢33 |
900 | 920 | 1075 | 1020 | 1115 | 1015 | 28-¢33 | ||||
1000 | 1020 | 1175 | 1120 | 28-¢30 | 1230 | 1160 | 28-¢36 | |||
1200 | 1220 | 1405 | 1340 | 32-¢33 | 1455 | 1380 | 32-¢40 | |||
1400 | 1420 | 1630 | 1560 | 36-¢36 | 1675 | 1590 | 36-¢42 | |||
1500 | 1520 | 1730 | 1660 | - | - | - | ||||
1600 | 1620 | 1830 | 1760 | 40-¢36 | 1915 | 1820 | 40-¢48 | |||
1800 | 1820 | 2045 | 1970 | 44-¢40 | 2115 | 2020 | 44-¢48 | |||
2000 | 2020 | 2265 | 2180 | 48-¢42 | 2325 | 2230 | 48-¢48 | |||
2200 | 2220 | 2475 | 2390 | 52-¢42 | 2550 | 2440 | 52-¢56 | |||
2400 | 2420 | 2685 | 2600 | 56-¢42 | 2760 | 2650 | 56-¢56 |
