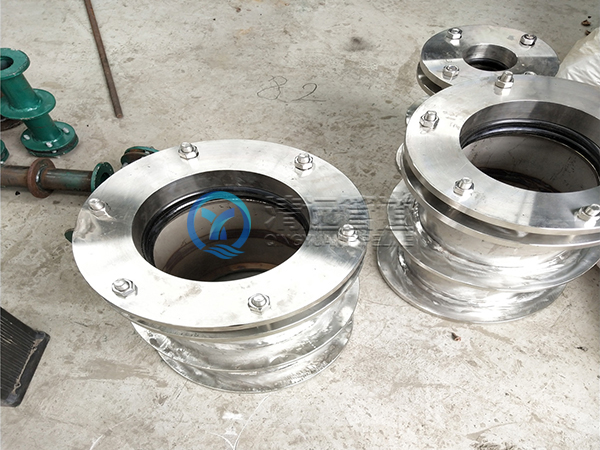

不鏽鋼防水套管又叫穿牆套管,穿牆管。柔性防水套管一般適用於管道穿過牆壁之處受有振動或有嚴密防水要求的構築物,套管部分加工完成後,在其外壁均(jun1)刷底漆一遍(底漆包括樟丹或冷底子油)。密閉套管分為剛性防水套管和柔性防水套管。兩者主要是使用的地方不一樣,柔性防水套管主要用在人防牆,水池等要求很高的地方,剛性防水套管一般用在地下室等管道需穿管道的位置。 不鏽鋼防水套管是適用於管道穿過牆壁之處受有振動或有嚴密防水要求的構築物的五金管件。柔性防水套管穿牆處之牆壁,如遇非混凝土時應改用混凝土牆壁,將套管一次凝固於牆內;柔性防水套管施廣泛用於建築、化工、鋼鐵、自來水、汙水處理等單位。
使用說明:
1、當迎水麵為腐蝕性介質時,可采用封堵材料將縫隙封堵,做法見02S404國家標準圖集“柔性防水套管(B型)安裝圖”;
2、套管穿牆處如遇非混凝土牆壁時,應局部改用混凝土牆壁,其澆注範圍應比翼環直徑(D5)大200,而且需要將套管一次澆固於牆內;
3、穿管處混凝土牆厚應不小於300,否則應使牆壁一邊加厚或兩邊加厚,加厚部分的直徑至少為D5+200;
4、套管的重量以L=300計算,如牆厚大於300時,應另行計算;
材質說明:
不鏽鋼防水套管是304不鏽鋼與316L不鏽鋼原料生產成的,兩端應機械裁口(如,用無齒鋸等),不鏽鋼防水套管主要用在各種腐蝕性介質的管道中,一般如化工管道和化工反應水池,腐蝕性汙水處理管道中。
一般是根據客戶的要求來進行選擇材質,304 是一種通用性的不鏽鋼,耐高溫方麵比較好,一般使用溫度極限小於650℃。304不鏽鋼具有優良的不鏽耐腐蝕性能和較好的抗晶間腐蝕性能。當然如果要求比較嚴格,也可以用316L不鏽鋼來生產防水套管,316L因添加Mo,故其耐蝕性、耐大氣腐蝕性和高溫強度特別好,可在苛酷的條件下使用;加工硬化性優(無磁性)。
防水套管規格
DN20-DN3200
Dg | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 |
50 | 60 | 70 | 90 | 91 | 137 | 177 | 100 | 108 | 109 | 99 |
70 | 73 | 83 | 103 | 104 | 150 | 190 | 113 | 121 | 122 | 112 |
80 | 89 | 99 | 121 | 122 | 177 | 217 | 131 | 140 | 141 | 130 |
100 | 108 | 118 | 140 | 141 | 196 | 236 | 150 | 159 | 160 | 149 |
125 | 133 | 141 | 161 | 162 | 217 | 257 | 169 | 180 | 181 | 168 |
150 | 159 | 165 | 185 | 186 | 240 | 280 | 191 | 203 | 204 | 190 |
200 | 219 | 229 | 349 | 250 | 310 | 350 | 259 | 273 | 274 | 258 |
250 | 273 | 281 | 301 | 302 | 362 | 402 | 309 | 325 | 326 | 308 |
300 | 325 | 332 | 352 | 353 | 422 | 462 | 359 | 377 | 378 | 358 |
350 | 377 | 383 | 401 | 402 | 471 | 511 | 407 | 426 | 427 | 406 |
400 | 426 | 434 | 454 | 455 | 525 | 565 | 462 | 480 | 481 | 461 |
450 | 480 | 486 | 506 | 507 | 575 | 615 | 512 | 530 | 531 | 511 |
500 | 530 | 540 | 560 | 561 | 633 | 673 | 570 | 588 | 589 | 569 |
600 | 630 | 640 | 660 | 661 | 737 | 787 | 670 | 688 | 689 | 669 |
700 | 720 | 730 | 750 | 751 | 827 | 877 | 760 | 778 | 779 | 759 |
800 | 820 | 830 | 850 | 851 | 937 | 987 | 860 | 878 | 879 | 859 |
900 | 920 | 930 | 950 | 951 | 1037 | 1087 | 960 | 978 | 979 | 959 |
1000 | 1020 | 1030 | 1050 | 1051 | 1137 | 1187 | 1060 | 1078 | 1079 | 1059 |
